紅外成像濾光片

2024-04-28 林樹鑫

紅外成像濾光片是一種專門設計的光學元件,用于篩選和透過特定波長的紅外光線,以實現在紅外光譜范圍內的成像。它屬于帶通濾光片的一種,只允許特定波長范圍的紅外光通過,而阻止其他波長的光線。

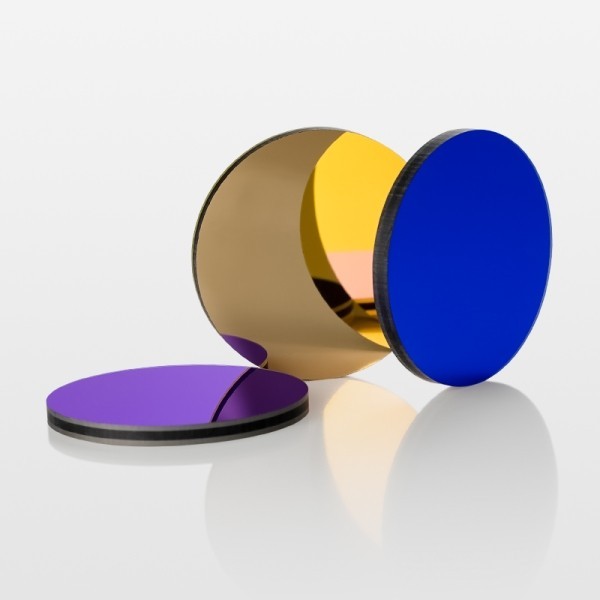

紅外成像濾光片


紅外成像濾光片的工作原理主要基于光線的反射和吸收作用。當紅外光線穿過濾光片時,濾光片會根據其特定的光譜特性,選擇性地讓某些波長的光線通過,同時阻擋或反射其他波長的光線。這一過程涉及到濾光片材料的吸收和反射性能,以及濾光片結構的設計,如多層膜結構,這些結構能夠增強對特定波長光線的濾波效果。


紅外成像濾光片的制作工藝相對復雜,主要包括材料選擇、切割與打磨、涂層涂敷、烘干與固化以及驗證和調整等步驟。材料選擇是關鍵,需要選擇適合特定紅外光譜范圍的材料。然后,通過精細的切割和打磨,確保濾光片表面的平整度和透光性。接下來,通過涂層涂敷和烘干固化,形成均勻的吸收層。最后,通過光譜分析儀等設備對濾光片進行測試和調整,確保其性能符合要求。

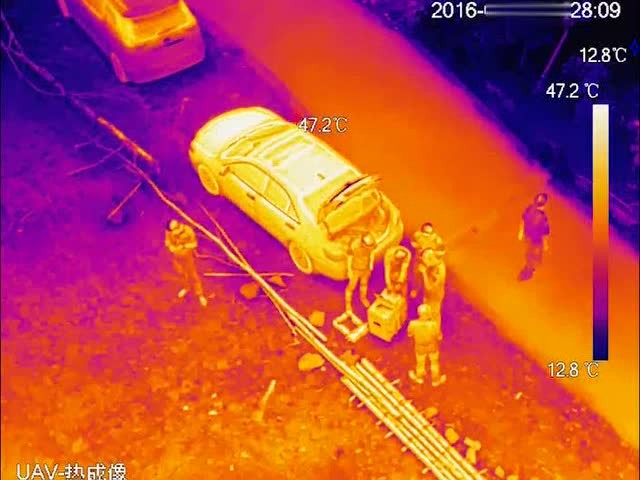

紅外成像

(圖源網絡,侵刪)


紅外成像濾光片在多個領域有廣泛的應用,包括安防監控、紅外探測器、熱成像、遙感、醫學以及通信等。在安防監控領域,紅外成像濾光片用于提高夜間和低光環境下的成像質量。在熱成像和遙感領域,它們幫助捕捉和分析物體的熱量分布和特征。在醫學領域,紅外成像濾光片用于診斷或治療人體疾病,如紅外熱像儀可用于檢測人體表面的溫度異常。


常見的紅外成像濾光片包括短波紅外濾光片、中波紅外濾光片和長波紅外濾光片。它們各自覆蓋不同的波長范圍,并適用于不同的應用場景。


短波紅外濾光片工作在較短的波長范圍,適用于軍事偵察和夜視設備等。其波長范圍一般在800~1400納米之間。這類濾光片常用于過濾掉紅外光譜范圍內的一些雜波信號,特別適用于紅外夜視儀、熱成像儀等設備中。


中波紅外濾光片工作在中等波長范圍,廣泛應用于熱成像和環境監測等領域。波長范圍一般在1400~3000納米之間。它在紅外熱成像、氣體檢測、醫療成像等領域有廣泛應用。中波紅外濾光片能夠透過特定波長的紅外光,幫助成像設備捕捉目標物體的紅外特征。


長波紅外濾光片則適用于測溫、火焰檢測等需要更深入穿透的應用。其波長范圍一般在3000~5000納米之間。這類濾光片在測溫、火焰檢測等領域有重要作用,能夠準確地捕捉長波紅外輻射,為相關應用提供可靠的數據支持。


紅外成像濾光片在多個領域具有廣泛的應用。以下是紅外成像濾光片的一些主要應用:

安防監控領域:紅外成像濾光片在監控?cái)z相機中發揮著重要作用,特別是在夜間或低光環境下。通過過濾掉不需要的光線,只允許特定波長的紅外光通過,這些濾光片幫助監控設備捕捉到清晰的紅外圖像,提高安防監控的準確性和可靠性。

紅外探測器與傳感器:紅外成像濾光片也被廣泛應用于紅外探測器和傳感器中。它們能夠選擇性地透過特定波長的紅外光,從而增強探測器對目標物體的感知能力。這在軍事偵察、航空航天、環境監測等領域中尤為重要。

夜視產品:夜視產品如夜視儀、夜視眼鏡等,常常需要依賴紅外成像濾光片來捕捉并呈現黑暗環境中的物體。這些濾光片通過提高紅外光的透過率,使得用戶能夠在夜間或光線較暗的條件下清晰地觀察周圍環境。

紅外測溫與熱成像:紅外成像濾光片在紅外測溫器和熱成像儀中也有廣泛應用。它們能夠準確地捕捉和傳輸紅外輻射,使得這些設備能夠精確地測量目標物體的溫度分布和熱量變化。

其他領域:此外,紅外成像濾光片還廣泛應用于紅外通信、紅外遙感、醫療成像、工業自動化等領域。在紅外通信中,濾光片幫助過濾掉干擾信號,提高通信質量;在紅外遙感中,它們幫助衛星和飛機捕捉地球表面的紅外輻射信息;在醫療成像中,紅外成像濾光片則有助于醫生觀察和分析患者體內的熱量變化。


總的來說,紅外成像濾光片在紅外成像技術中發揮著重要作用,通過其獨特的工作原理和制作工藝,實現了對特定波長范圍的紅外光的濾波和透過,從而提高了紅外成像的質量和效果。隨著技術的不斷進步和應用領域的拓展,紅外成像濾光片將繼續發揮更大的作用,為紅外成像技術的發展做出貢獻。


標簽: 紅外成像濾光片
