窄帶濾光片的原理及規格參數

2018-06-22 admin1

窄帶濾光片是從帶通濾光片中細分出來的一種濾光片,其特點是在特定的波段允許光信號通過,而偏離這個波段以外的兩側光信號被阻止。這種濾光片的通帶相對來說比較窄,一般為中心波長值的5%以下。


窄帶濾光片的工作原理是利用光的干涉現象來選擇性地透過或反射特定波長范圍的光線。具體來說,它基于光的干涉和吸收特性,通過調整薄膜層堆積結構中的相位差,實現只有目標波長范圍的光線被選擇性地透過,其他波長的光線被阻隔或反射。窄帶濾光片通常由多層薄膜堆積而成,每一層薄膜的折射率和厚度都是根據設計要求進行優化的。


窄帶濾光片的原理及規格參數

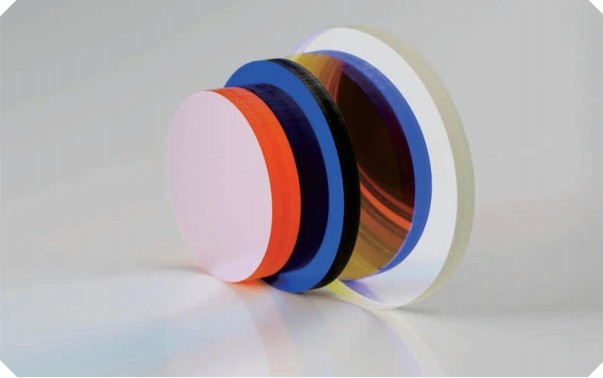

產品介紹

抑制光源、傳感器、?然光并分離出特定的單?光譜的光 學鏡?。窄帶濾光?是相對截??擾光和透過特定波?的 濾光?,激埃特光電?產的窄帶濾光?優點在于更注重客戶的應?領域,定制最佳性價?的窄帶濾光?。?泛應?于半導體激光器,監控攝像機,傳感器封裝,醫療儀器,熒光顯微鏡。


窄帶濾光片具有匯集/分離光信號、隔離干擾光、提高光抗壓強度等作用,因此被廣泛應用于電子、光通信、攝影印刷、檢測儀器、生物識別、數碼成像、LED顯示、3D傳感等領域。例如,在電子領域,窄帶濾光片可用于手機、電腦等數碼電子產品視窗制造、太陽能電池與IC封裝場景,發揮著減少雜色光危害、分色曝光以消除色差等作用;在攝影印刷領域,其可用于彩色攝影、黑白攝影、印刷制版等場景,發揮著通過、限制和阻擋色彩光線的作用;在檢測儀器領域,其可用于生物檢測儀、指紋識別儀、CCD檢測儀、半導體激光器等系統制造場景;在3D傳感領域,窄帶濾光片是3D攝像頭重要部件,主要發揮著濾除3D Sensing接收端除特定波長光外的其余波長光的作用。




產品參數

?藝?式

IAD介質硬膜,組合型濾光?

峰值透過率

95%,90%,85%,80%,70%,60%,50%,40%,30%,20%,10%

半峰值帶寬

FWHM=8nm,10nm,15nm,20nm,25nm,30nm,35nm,40nm

表?光潔度

國標三級,美軍標40-20

通光孔徑

鍍膜覆蓋??于95%有效?

截?深度

OD2,OD3,OD4,OD5,OD6

產品厚度

0.3mm,0.55mm,0.7mm,1.0mm,1.1mm,2.0mm,3.0mm,4.0mm

截?波段

200nm~λ中?~1100nm

環境測試

MIL-STD-810F

產品材質

光學級玻璃(K9,BK7,B270,D263T,?英玻璃,有?玻璃等)

圓形尺?

Φ3mm-Φ110mm

?形尺?

2mm*2mm-146mm*146mm


光譜展示

窄帶濾光片光譜圖

窄帶濾光片光路圖




常規應用

應?

中?波?

透過率

帶寬

帶外截?深度

產品型號

半導體封裝

635nm

635±5nm@T≥90%

35±5nm

350-1100nm@T<0.01%

GA-NBP-635-35

激光測距儀

905nm

905±5nm@T>90%

20nm

350-1100nm@T<0.01%

GA-NBP-905-20

條碼掃描

650nm

650±8nm@T>90%

50nm

350-1100nm@T<0.01%

GA-NBP-650-50

指紋識別

530nm

530±3nm@T>90%

25nm

350-1100nm@T<0.01%

GA-NBP-530-25

?物特征識別

850nm

850±3nm@T>80%

20nm

350-1100nm@T<0.01%

GA-NBP-850-20

刑偵光源

450nm

450±3nm@T>80%

20nm

350-1100nm@T<0.01%

GA-NBP-550-20

四輪定位儀

940nm

940±5nm@T>85%

35nm

350-1100nm@T<0.01%

GA-NBP-940-35

電??板

808nm

808±3nm@T>85%

40nm

350-1100nm@T<0.01%

GA-NBP-808-40
